Modelo Steyr 1884

Este modelo resulta do aperfeiçoamento do modelo anterior. As alterações introduzidas estão já reflectidas na patente registada em Julho de 1884 tendo sido fabricado na OEWG, sob supervisão do Tenente Castro Guedes, ainda nos finais desse ano.

Foi neste modelo que se materializaram as mais profundas alterações do mecanismo da culatra em relação ao modelo inicial. Da simples observação exterior verifica-se que a caixa de mecanismos é agora em aço e de menores dimensões. O parafuso-guia do bloco obturador passou para o lado direito da caixa de mecanismos e, para além do parafuso-eixo do extractor, observa-se a presença de um novo parafuso que atravessa transversalmente a caixa de mecanismos. Estas alterações exteriormente visíveis, reflectem profundas alterações no mecanismo de armar/desarmar. Na verdade, observando comparativamente ambos os mecanismos do modelo FA 1884 (Fig. 10.a ; Fig. 10.b) verifica-se que todas as peças foram redesenhadas, incluindo a caixa prismática que aloja este mecanismo, a qual ganhou uma nova forma.

A mola em V, tomou uma configuração diferente mas continuou a ter as mesmas funções que no modelo anterior, assim como o gatilho que passou a ser quase recto, assegurando directamente a detenção do cão na posição de armado.

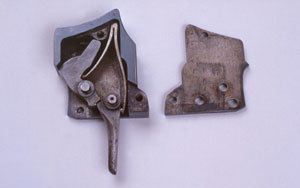

Fig. 14 - Bloco obturador com o mecanismo de armar/desarmar exposto, sendo de notar a nova forma do cão percutor e do gatilho-detentor, assim como o facto de a alavanca motriz já não actuar directamente sobre o cão.

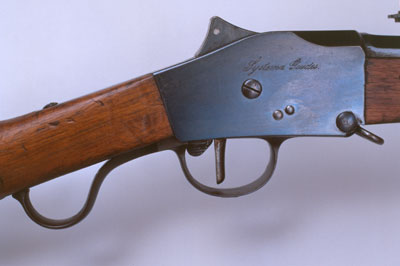

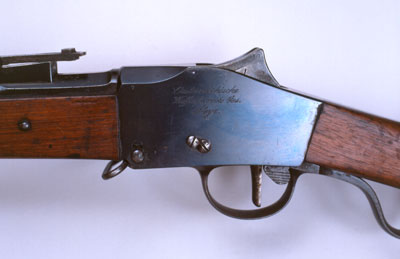

Fig. 15 - Pormenores da caixa de mecanismos, em aço, da espingarda Guedes, modelo Steyr 1884. Na face direita (a) pode ler-se: Systema Guedes. Na face esquerda (b) pode ler-se Oesterreichisch Waffenfabrik Ges. - Steyr.

Deste modelo surgiram duas variantes: uma em calibre 11 mm, da qual foram fabricadas 19 espingardas; outra em calibre 8 mm tendo sido fabricada uma única espingarda.

Estas armas foram trazidas de Steyr pelo Alferes Castro Guedes, tratando-se exclusivamente de modelos experimentais.
