Espingarda de Infantaria 14 mm m/1859
A espingarda de Infantaria tem um
comprimento total de 140 cm (sem baioneta) e pesa 4,010
kg. O cano, com 99,4 cm, possui 14,7 mm de diâmetro
interno e 3 estrias com um passo de 2 m, em espiral de
profundidade progressiva, com uma profundidade na
culatra de 0,2 mm e de 0,5 mm à boca.
|
 |
|
Fig. 11 Representação da espingarda de
Infantaria 14 mm m/1859, com a respectiva
baioneta de alvado. Gravura do Arsenal do
Exército, conforme desenhos do Capitão Silva
Freire |
Na sequência das instruções directas de D. Pedro V à
comissão responsável pela contratação da aquisição
destas armas, o aparelho de pontaria é composto por um
ponto de mira fixo e uma alça de livrete para 3
distâncias. Este sistema bastante simples foi
recomendado por considerar as alças de correr, padrão
nas armas inglesas, demasiado complicadas para o soldado
português.
|
 |

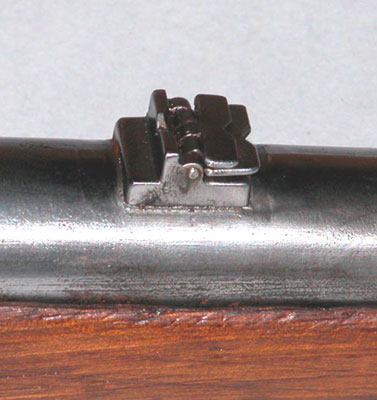

Fig.. 12 Alça de pontarias da
espingarda de Infantaria. Esta alça de livrete,
para três distâncias, era de utilização simples
e considerada por D. Pedro V, mais adequada ao
uso do soldado português.
|
No fecho, estas armas adquiridas em Inglaterra possuem
a inscrição BSA&M Co. “Birmingham Small Arms & Metal
Co.” e, na face posterior ao cão, a coroa portuguesa
sobre as iniciais GP – Governo Português.
 |

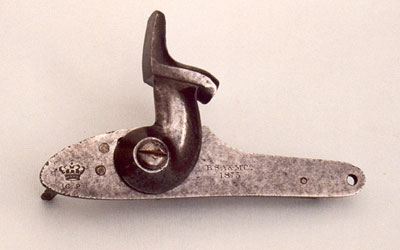

Fig. 13 Fecho de uma espingarda
de Infantaria m/1859, adquirida a Inglaterra,
onde se podem observar as inscrições BSA&M Co e
a coroa portuguesa, sobre as iniciais GP.
|
Estas armas utilizam uma baioneta de alvado com lâmina
triangular. A fixação é feita no cano, através do ponto
de mira e por um anel de fixação. A bainha, é em cabedal
com guarnições de latão.
|
 |
|

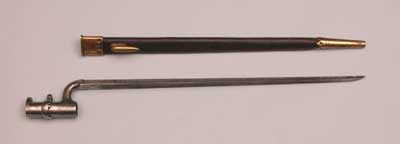

Fig. 14 Baioneta
de alvado e respectiva bainha, da Espingarda de
Infantaria m/1859. |
A |
B |
|

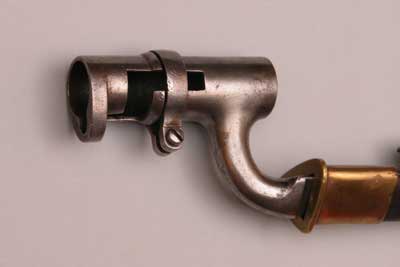

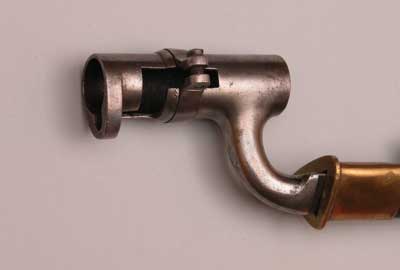

Fig. 15 Pormenor do anel de
fixação da baioneta da espingarda de Infantaria
m/1859.
A) Fechado. B) Aberto. |
 |

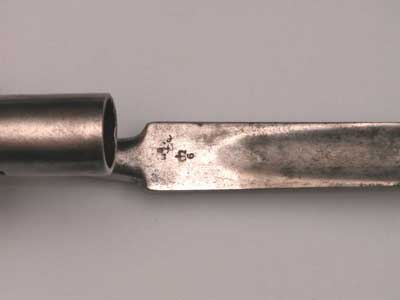

Fig. 16 Pormenor da punção
inglesa, na lâmina da baioneta.
|
Entretanto, com os canos e demais peças avulsas
adquiridas a Inglaterra e outros componentes fabricados
no Arsenal do Exército, com a maquinaria adquirida e
entretanto posta a funcionar, foram produzidas um número
indeterminado destas armas, que se distinguem pelas
inscrições gravadas no fecho – AE encimado por uma coroa
– e, na face posterior ao cão, a data de fabrico.
 |

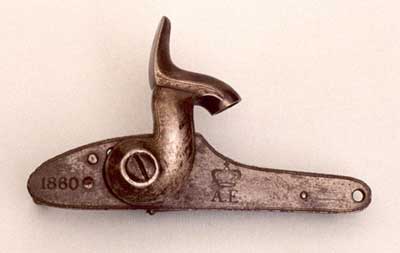

Fig. 17 Fecho de uma espingarda de Infantaria,
fabricada no Arsenal do Exército, com as
inscrições AE coroado e a data de fabrico.
|
As espingardas de Infantaria adquiridas a Inglaterra, em
1866, possuem a alça de correr à inglesa e, no fecho,
possuem a inscrição ENFIELD sobre a data de fabrico e,
na superfície posterior ao cão, a coroa britânica sobre
o monograma VR (Victoria Reginae).
