Pistola de Cavalaria 14 mm
Também após 1864, a Oficina de
Espingardeiros do Arsenal do Exército, fabricou algumas
pistolas de Cavalaria, de percussão. O cano mede 315 mm
de comprimento, e calibre 14 mm (o mesmo calibre das
carabinas), possui 3 estrias de profundidade
progressiva, destinadas ao uso de balas Minié.
|
 |
|

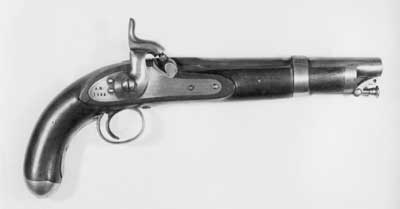

Fig. 35 Pistola
de Cavalaria, calibre 14 mm, com cano estriado
para balas Minié, fabricada no Arsenal do
Exército em 1866. |
Estas pistolas, na sua configuração geral, revelam uma
profunda influência francesa, aliás como a carabina de
Artilharia 14 mm m/1860, sendo os fechos destas duas
armas muito semelhantes, possuindo apenas as punções AE
sobre a data de fabrico.
Aparentemente não recebeu nenhuma nomenclatura oficial
e, presumivelmente, muito poucos exemplares terão sido
fabricados. O único exemplar conhecido está datado 1866,
ano em que foi contratada a aquisição das pistolas
Westley Richards, que viriam a ser distribuídas em 1867.
Munições
Os cartuchos para esta espingarda de Infantaria e para
a carabina de Caçadores eram idênticos. Compunham-se de
uma bala cilindro-ogival do sistema Delvigne-Minié ou
seja, constituída por um projéctil em chumbo macio,
pesando 52,9 g, com um comprimento de 2,64 mm, um
diâmetro na base da ogiva de 14,0 mm e na base do
projéctil de 14,3 mm; com cavidade tronco-cónica na base
da qual se inseria uma cápsula cilíndrica em ferro. Mais
tarde, esta cápsula foi substituída por um taco de
argila com a mesma forma e desempenhando a mesma função.
|
 |
|
Fig. 36
Representação da munição da espingarda de
Infantaria 14 mm m/1859 e dos seus componentes
(bala Minié e forma das porções de papel que
envolvem o projéctil, a carga de pólvora e o
cartucho completo).
Aguarela da Oficina de Espingardeiros do Arsenal
do Exército segundo desenho do Cap. Silva
Freire. |
Os cartuchos para esta bala continham 4,5 g de pólvora
FF. A pólvora era envolta num primeiro cartucho, feito a
partir de um trapézio de papel cartuchinho, enrolado em
torno de um molde de madeira. Uma vez fechado, o
projéctil assentava sobre este cartucho e, todo o
conjunto era por sua vez enrolado numa outra porção de
papel cartuchinho, cortado também em forma de trapézio,
mas de maiores dimensões quer o primeiro. [31].
 |

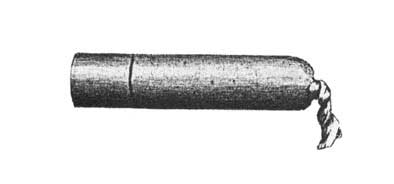

Fig. 37
Representação de um cartucho para as espingardas
e carabinas sistema Delvigne Minié.
|
 |

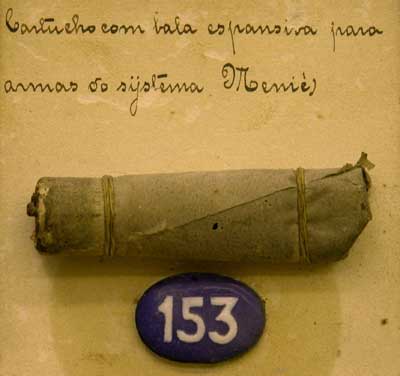

Fig. 38 Munição para
espingarda ou carabina Delvigne-Minié, fabricada
no Arsenal do Exército.
Cortesia do Museu Militar em Lisboa |
Agradecimentos
Ao Faria e Silva e à Associação Napoleónica Portuguesa,
pela disponibilização de iconografia, que ajudam a
tornar este trabalho mais atraente.
Ao Cor. Ribeiro Faria pela sua sempre pronta
disponibilidade para fotografar elementos indispensáveis
a este estudo.
À Sofia pela sempre pronta e cuidada revisão crítica dos
textos.
Bibliografia, Referências e Fontes Documentais
Bibliografia Geral
Dupuy,
R. & Dupuy T., The Harper Encyclopedia of Military
History, 4th ed.
Harper Collins Publishers, New York, 199.
Fuller, I. F. C., A Influência do Armamento na
História, Payot, Paris, 1948. Tradução Portuguesa
para os Alunos do Instituto de Altos Estudos Militares
pelo Major Loureiro dos Santos.
George,
J. N., English guns and Rifles, The Stackpole
Company, Harrisburg, 1947.
Graça, L., Elementos de História Moderna e
Contemporânea, 2ª ed., Univ. Católica Portuguesa,
Lisboa 1999.
Leitão, R. Andresen, Cartas de D. Pedro V ao Príncipe
Alberto, Portugália Editora, 1954.
Mardel, Luiz, Historia da Arma de Fogo Portatil,
Impensa Nacional, Lisboa, 1887.
Matos, A. M. Cardoso de, Ciência, Tecnologia e
Desenvolvimento Industrial no Portugal Oitocentista,
Editorial Estampa, Lisboa, 1998.
Mónica, M. F., Fontes Pereira de Melo, 2ª Ed.,
Edições Afrontamento, Porto 1999.
Referências
1.
Barreiros, F. J. (1849), Variedades – Armas de
Percussão, Revista Militar, 1, 303-304.
2.
Bentes, J.A., (1868), Armamento dos Corpos de
Caçadores, Revista Militar, 20, 449-456;
457-466.
3.
Blackmore, H. L., British Military Firearms
1650-1850, Revised edition, Greenhill Books, London,
1994.
4.
Cordeiro, J.M., (1852), Material de Guerra-
Das armas de cano estriado, e do seu aperfeiçoamento,
Revista Militar, 4, 428-435; 466-475.
-
Cordeiro, J.M., (1852), Material de Guerra -
Espingardas de percussão, Revista Militar, 4,
255-260.
6.
Cordeiro, J.M. (1852), Material de Guerra -
Espingardas de percussão, Revista Militar, 4,
298-303.
7.
Cordeiro, J.M. (1854), Material de Guerra –
Experiências feitas no Arsenal do Exército com uma
espingarda do uso do mesmo exercito, Revista
Militar, 6, 123-128.
8.
Cordeiro, J.M. (1854), Material de Guerra –
Das espingardas convertidas em percussão, Revista
Militar, 6, 273-276.
9.
Cordeiro, J.M. (1855), Material de Guerra –
Carabina Minié, Revista Militar, 7, 426-428.
10.
Cordeiro, J.M. (1855), Material de Guerra,
Revista Militar, 7, 588-590.
11.
Cordeiro, J.M. (1855), Material de Guerra –
Nova espingarda do modelo Inglez, Revista Militar,
7, 68-70.
12.
Cordeiro, J.M. (1858), Da vantagem da bala
cilindro-ogival sobre a bala esférica, Revista
Militar, 10, 103-105.
13.
Cordeiro,J. M., (1861) Observações ácerca do
novo armamento distribuido ao exercito, Revista
Militar, 13, 233-236.
14.
Cordeiro,J. M., (1862), Enfield - Fábrica de
Armas Portáteis I- IV, Revista Militar, 14,
165-170; 209-214; 332-336.
15.
Cordeiro, J.M., (1866), Armas de Fogo ,
Revista Militar, 12, 361-368.
16.
Cordeiro, J.M., (1866), Cavalaria-Armas
de Fogo Portáteis , Revista Militar, 18,
343-348.
17.
Ferreira, C. A., Cartas que a El-Rei D. Pedro
V dirigiu de Inglaterra, Bélgica, Prússia, Áustria,
Sardenha e França o General de Artilharia Fortunato José
Barreiros, Imprensa da Universidade, Coimbra, 1926.
18.
Machado, C. Barcellos, (1870), Estado do
armamento dos exercitos da Europa durante o anno de 1868
debaixo do ponto de vista das armas de fogo, Revista
Militar, 22, 4, 57-63.
19.
Perdigão, J., (1865) Ponderações sobre o
actual estado do armamento portátil dos corpos de
artilharia, Revista Militar, 17, 11-13.
20.
Pimentel, L. A. (1861) Visita a um padrão de
glória nacional, Revista Militar, 13, 7, 209-215;
323-328.
21.
Purdon, C. J., (1998) The Snider Rifle in
Portugal, Arms Collecting, 36, 1, 12-15.
22.
Queirós, F. Fortunato, D. Pedro V e os
negócios militares, Universidade Portucalense,
Porto, 1973.
23.
Relatório da comissão que examinou as espingardas de
Infantaria (transcrição)
(1866) Revista Militar, 18, 464-475; 502-508.
24.
Roads, C. H., The British Soldier’s Firearm
1850-1864, R & R Books, New York, 1994.
25.
Rogers, H., Weapons of the British Soldier,
Seeley Service & Co., London, 1968.
26.
Tavares, P., (1876) Armamento do soldado
artilheiro, Revista Militar, 10, 181-184.
27.
Vilhena, J. de, Escritos de El-Rei D. Pedro V,
Imprensa da Universidade, Coimbra, 1923-1930.
28.
Relatório da comissão nomeada para a escolha da
espingarda de Infantaria, 1867,
Arq. Histórico Militar 3ª Div., 13ª Secção, Caixa 46,
Doc. nº 28.
29.
Relatório sobre cápsulas de guerra (1869)
Arquivo Histórico Militar, 3ª Div., 13ª Secção, Caixa
46, maço nº 56.
Fontes Iconográficas
30.
Painel descritivo da Carabina para Caçadores,
pelo Capitão do Estado Maior d’Artilharia Silva Freire,
Arsenal do Exército 1861.
31.
Painel descritivo da Espingarda d’Enfield e
Carabina de Artilharia, pelo Capitão do Estado Maior
d’Artilharia Silva Freire, Arsenal do Exército 1860.
